Saale-Elster-Talbrücke (6.465m / 2.112m)

 Ein Blick hinter die Kulissen / ICE-Neubaustrecke Erfurt–Leipzig/Halle / Talbrücken / Saale-Elster-Talbrücke (6.465m / 2.112m)
Bilder vom 07.06.2015

Bilder vom 07.06.2015

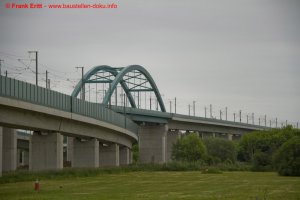

Abschlussbilder der Brücke

Bilder vom 02.05.2015

Bilder vom 02.05.2015

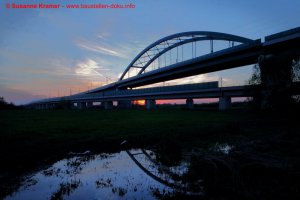

Abendstimmung an der Saale-Elster-Talbrücke

Bilder vom 19.10.2014

Bilder vom 19.10.2014

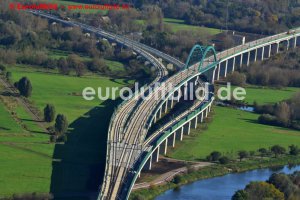

Luftbilder

Bilder vom 17.08.2014

Bilder vom 17.08.2014

Belastungs- und Messfahrten auf der Brücke; Montage Schallschutzwände; technische Ausrüstung; Rettungszufahrt Ammendorf fertig; Führerstandsmitfahrt

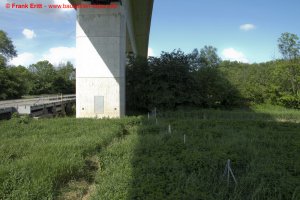

Bilder vom 25.05.2014

Bilder vom 25.05.2014

Brücke fertiggestellt

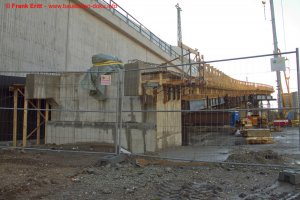

Bilder vom 27.10.2013

Bilder vom 27.10.2013

Rückbau Baustraßen

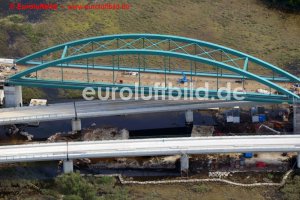

Bilder vom 17.06.2013

Bilder vom 17.06.2013

Errichtung Rettungszufahrt Ammendorf

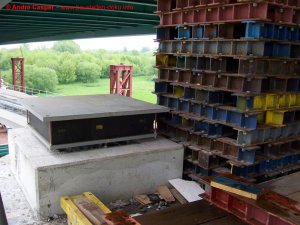

Bilder vom 11.05.2013

Bilder vom 11.05.2013

Baubeginn Rettungszufahrt Ammendorf, Montage Stabbogenbrücke weitgehend abgeschlossen

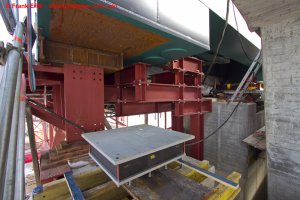

Bilder vom 14.02.2013

Bilder vom 14.02.2013

Montage des Stabbogenbrücke

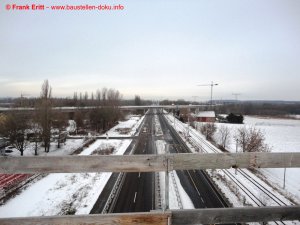

Bilder vom 13.12.2012

Bilder vom 13.12.2012

Montage Stahlteile der Bogenbrücke mit 500t Kran

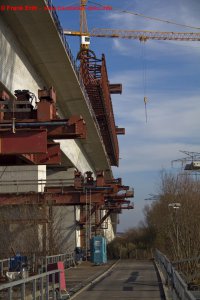

Bilder vom 22.11.2012

Bilder vom 22.11.2012

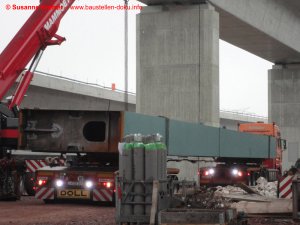

Errichtung Stabbogenbrücke, Rückbau der Traggerüste mit Spezialtransportwagen

Bilder vom 23.10.2012

Bilder vom 23.10.2012

Montage der Stabbogenbrücke

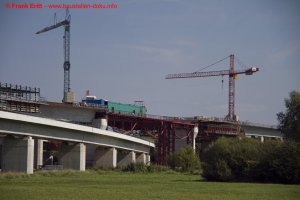

Bilder vom 16.09.2012

Bilder vom 16.09.2012

Errichtung Überwerfungsbauwerk (Bogenbrücke), 7-Feld-Träger fertig gestellt

Bilder vom 21.07.2012

Bilder vom 21.07.2012

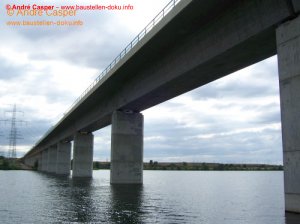

Gesamtes Bauwerk; "Luftbilder"; Überbauherstellung Weiße Elster, Stabbogenbrücke, 7-Feld-Träger

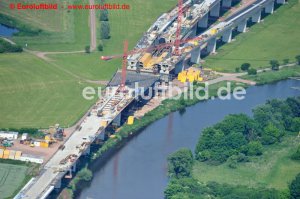

Bilder vom 28.05.2012

Bilder vom 28.05.2012

Luftbilder Abzweig Hauptbrücke

Bilder vom 25.03.2012

Bilder vom 25.03.2012

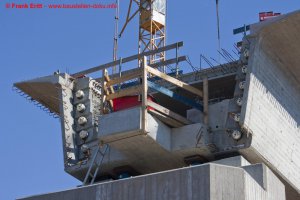

Arbeiten am Verzweigungsbauwerk

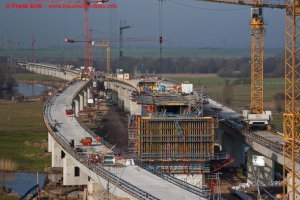

Bilder vom 16.03.2012

Bilder vom 16.03.2012

Errichtung Überbau Verzweigungsbauwerk, Schalung letzter Stützpfeiler

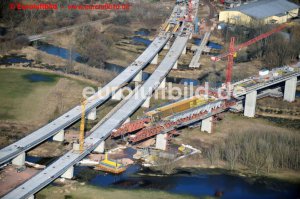

Bilder vom 09.03.2012

Bilder vom 09.03.2012

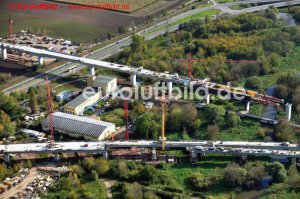

Luftbilder

Bilder vom 13.10.2011

Bilder vom 13.10.2011

Luftbilder

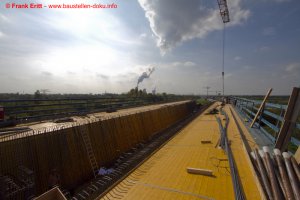

Bilder vom 16.09.2011

Bilder vom 16.09.2011

Überbauherstellung, Beginn Verteilungsbauwerk

Bilder vom 04.09.2011

Bilder vom 04.09.2011

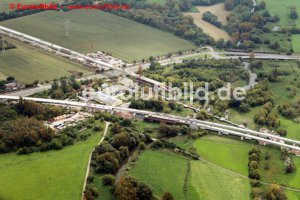

Luftbilder

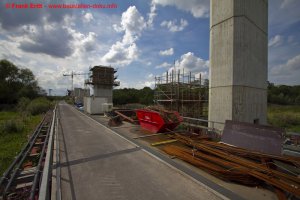

Bilder vom 06.08.2011

Bilder vom 06.08.2011

Erstellung Überbauten, "Bauen im Grünen", Saalequerung fertig gestellt

Bilder vom 08.05.2011

Bilder vom 08.05.2011

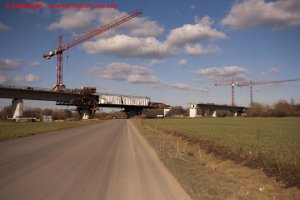

Überbauerstellung Saaletal, Nord, Ost und West

Bilder vom 19.03.2011

Bilder vom 19.03.2011

Überbauerstellung Saaletal, Nord, Ost und West

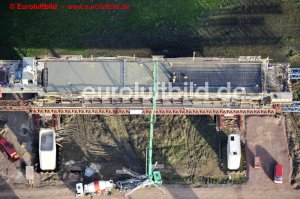

Bilder vom 30.10.2010

Bilder vom 30.10.2010

Luftbilder

Bilder vom 19.10.2010

Bilder vom 19.10.2010

Bau-Bereiche West und Mitte

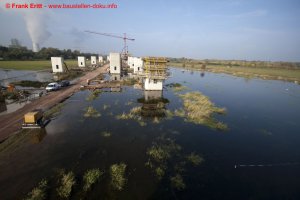

Bilder vom 07.10.2010

Bilder vom 07.10.2010

Arbeiten an der Hauptbrücke

Bilder vom 09.07.2010

Bilder vom 09.07.2010

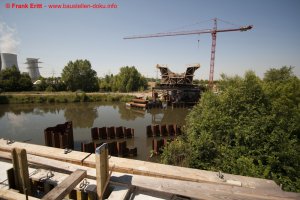

Überbauerstellung an der Brücke an 6 Stellen gleichzeitig

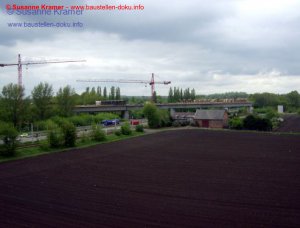

Bilder vom 07.05.2010

Bilder vom 07.05.2010

Arbeiten an der Hauptbrücke in Richtung Osten

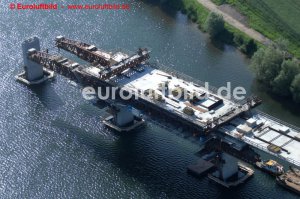

Bilder vom 04.05.2010

Bilder vom 04.05.2010

Luftbilder Abschnitt West

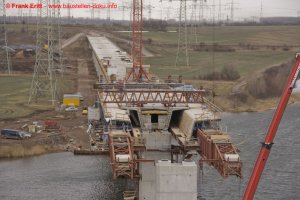

Bilder vom 15.03.2010

Bilder vom 15.03.2010

Überbauerstellung, Pfeilergründung Talmitte, Überquerung Rattmannsdorfer Teich

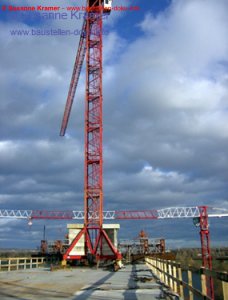

Bilder vom 26.11.2009

Bilder vom 26.11.2009

Vorschubrüstung 4 und 5 wird montiert.

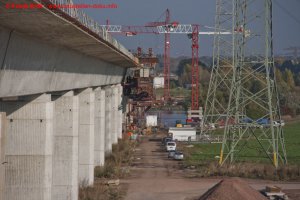

Bilder vom 20.10.2009

Bilder vom 20.10.2009

Überbau B91 - Pfeiler Rattmannsdorfer Teich

Bilder vom 14.08.2009

Bilder vom 14.08.2009

Gründung Pfeiler Rattmannsdorfer Teich, Brückenüberbau Querung B91

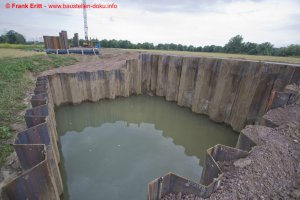

Bilder vom 10.07.2009

Bilder vom 10.07.2009

Gründung Pfeiler im Saaletal, Aushub Fundament Pfeiler von Vorschubrüstung

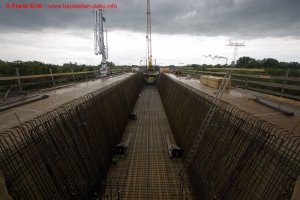

Bilder vom 28.05.2009

Bilder vom 28.05.2009

Gründung Saalequerung, Leergerüstbau Querung Bereich B 91


  • « zurück
  • 1
  • 2
  • weiter »
21. Januar 2007
61 Alben
3 Bilder
4163 Besucher

Bauherr: DB Netz AG
Bauausführung in ARGE:
Adam Hörnig Baugesellschaft mbH & Co. KG, GERDUM u. BREUER Hochtief Construction AG
Ausführungsplanung: Leonhardt, Andrä und Partner, Beratende Ingenieure VBI GmbH
Bauzeit: 2007-2012
weitere am Bau beteiligte Firmen:
Franki Grundbau; Doka die Schalungstechniker; BBV Vorspanntechnik; Röro Traggerüstsysteme; Oevermann Hoch- und Tiefbau, Teupe & Söhne Gerüstbau GmbH, Alpine Bau, Arcelormittal, Himmel und Papesch Bebra
Links: Structurae.de, bahn.de , wikipedia.org
Bauwerkslage: In der Nähe von Schkopau (unterhalb von Halle/Saale) (Google Maps)
Videos: Bahn TV September 2008


Diaschau ansehen

Die Betreuung der Webseite, Fototouren und der Webspeicher kosten Geld. Wenn Sie uns unterstützen möchten, können Sie hier spenden.

Larger map display

Bauwerksdaten

Bauart: Kette von Zweifeldträgern sowie Dreifeldrägern
Bauwerkslänge: 8.577 m
Stützweiten: Hauptbrücke 143 Felder a 26×44 m – 62 m – 68 m – 62 m – 33×44 m – 43 m – 115 m – 43 m – 7×44 m – 53 m – 70 m – 53 m – 29×44 m – 48 m – 6×40 m – 19×44 m – 60 m – 48 m – 11×44 m
Nebenbrücke 48 Felder a 20×44 m – 35 m – 44 m – 26×44 m – 37 m
Breite: 13,90m
Konstruktionshöhe: 4,00 m
Bauhöhe: 4,00 m
Max. Höhe: 21,0 m
Erdaushub:
Beton-, Spann-, Spundwandstahl: 25.000 t, 3.900 t, 20.000 t
Beton für Überbau, einschließlich Randkappen: ;
Beton für Gründungen, Bögen, Pfeiler, Widerlager: 200.000 m³
Besonderheiten: Brücke wird in großen Teilen im Freivorbau mit einer RöRo Vorschubrüstung erstellt. Dabei darf der Boden nicht berührt werden. Die Gründung der Brückenpfeiler im Abstand von 44m sowie die Betonage erfolgt immer von der Rüstung aus. Visualisierung von HH Vision Weitere Besonderheit ist, dass in der Hauptbrücke ein integrierter Brückenabzweig in verschiedenen Ebenen vorhanden ist. Überwerfungsbauwerk als Stabbogenbrücke mit 110m Spannweite
Investitionsvolumen: 150 Mio Euro
