Talbrücke Laasener Grund (261,60m)

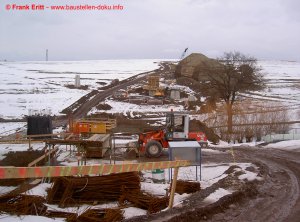

Bilder vom 12.03.2005

Errichtung Widerlager und Stützpfeiler im Tal

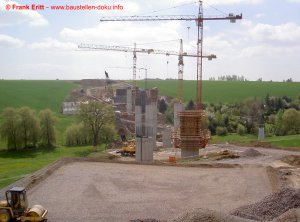

Bilder vom 05.05.2005

Errichtung Widerlager und Stützpfeiler im Tal

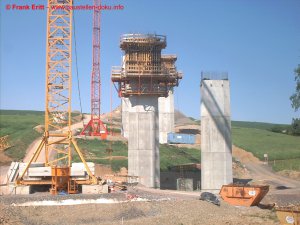

Bilder vom 28.05.2005

Errichtung Stützpfeiler im Tal und Aufbau des Traggerüstes

Bilder vom 10.07.2005

Aufbau des Traggerüstes und Bewehrung erster Teil des Überbaus

Bilder vom 17.04.2006

Brückenüberbau fertig gestellt, Errichtung der Kappen

Bilder vom 17.05.2007

Brücke fertig gestellt

19. November 2008

13 Alben

1 Bilder

4222 Besucher

Bauherr: DEGES
Bauausführung: Adolf Lupp GmbH
Ausführungsplanung:
Bauzeit: 2005-2006

weitere am Bau beteiligte Firmen: Teupe & Söhne Gerüstbau GmbH

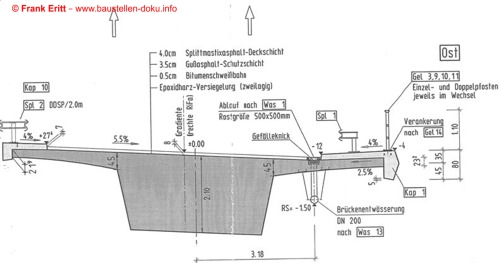

Bauart: durchlaufende Mittelträgerbrücke in Spannbeton mit 2 x 261,60m (35,8m+ 45,0m+ 2 x 50,0m+ 45,0m+ 35,8m)
Konstruktionshöhe:2,10m, Max. Höhe:30m
Beton- und Spannstahl: ca. 850 t Betonstahl , ca. 1.200 t Baustahl S 355Beton: ca. 1.200 m³ Stahlbeton C 25/30 für Fundamente ca. 3.000 m³ Stahlbeton C 30/37 und C 35/45 für Unterbauten, ca. 2.100 m³ Stahlbeton C 30/37 für Überbau, Dichtung und Belag: ca. 5.400 m² bituminöse Abdichtung herstellen, ca. 4.000 m² bituminöse Schutz- und Deckschicht einbauen,
Besonderheiten: Rechtskrümme mit R = 650m; konstante Längsneigung von 1,25% in Richtung Norden steigend; Querneigung beträgt konstant 5,50 %.
Bauwerkslage: unterhalb unter Ortschaft Laasen (Google Maps)
