Massetalbrücke (385 m)

 Ein Blick hinter die Kulissen / ICE-Neubaustrecke Ebensfeld–Erfurt / Talbrücken / Massetalbrücke (385 m)
Bilder vom 10.08.2013

Bilder vom 10.08.2013

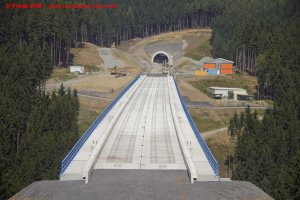

Brücke fertig gestellt

Bilder vom 20.05.2012

Bilder vom 20.05.2012

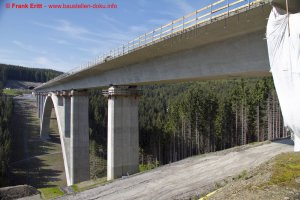

Vorbauschnabel am Widerlager Süd

Bilder vom 25.06.2011

Bilder vom 25.06.2011

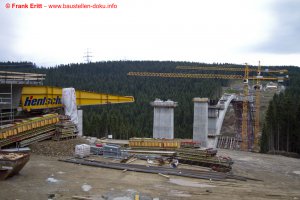

Errichtung Überbau mittels Taktschiebeverfahren, Brückenbogen fertig gestellt, Demontage Traggerüst, Errichtung Stützpfeiler

Bilder vom 19.09.2010

Bilder vom 19.09.2010

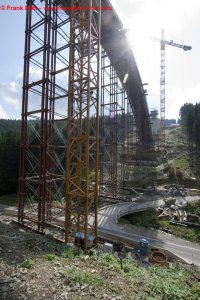

Brückenbogen entsteht, Vorbereitung Taktschiebeanlage

Bilder vom 06.06.2010

Bilder vom 06.06.2010

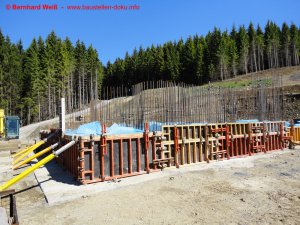

Aufbau Traggerüst Brückenbogen, Schalung und Bewehrung erster Bogenabschnitt

Bilder vom 02.04.2010

Bilder vom 02.04.2010

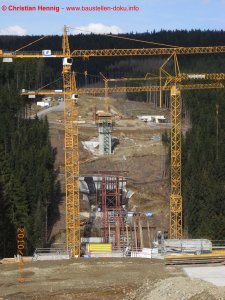

Beginn Aufbau Bogentraggerüst

Bilder vom 22.11.2009

Bilder vom 22.11.2009

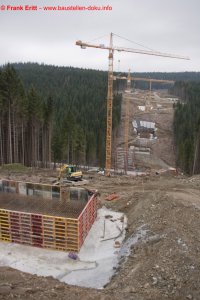

Gründung, Pfeiler, Montage Traggerüst Bogen

22. November 2009
7 Alben
1 Bilder
1865 Besucher

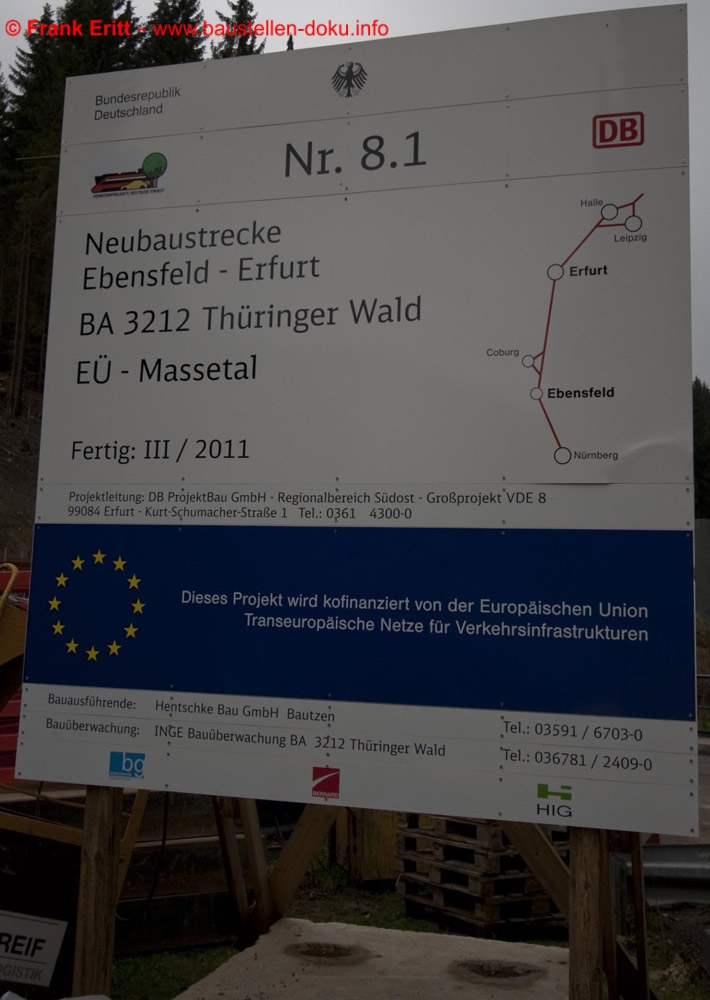

Bauherr: DB Netz
Bauausführung: Hentschke Bau

Ausführungsplanung:
Bauzeit:2009-2011
Links: Hentschke Bau
Bauwerkslage: Im Tal der Masse Google Maps


Die Betreuung der Webseite, Fototouren und der Webspeicher kosten Geld. Wenn Sie uns unterstützen möchten, können Sie hier spenden.

Bauwerksdaten

Bauart: Spannbetonhohlkasten als Durchlaufträger im Taktschiebeverfahren
Bauwerkslänge: 385 m
Stützweiten: 3 x 44m - 7 x 23,57 (Bogen 165m) - 2 x 44m
Breite: 14,10 m
Konstruktionshöhe: 3,60 m
Bauhöhe: 4,525 m
Max. Höhe: 70 m
Erdaushub:
Beton- und Spannstahl: 1.500 t / 410 t
Beton für Überbau, einschließlich Randkappen: ;
Beton für Gründungen, Bögen, Pfeiler, Widerlager:
Besonderheiten:
Investitionsvolumen: 15.7 Mio Euro
