BW 192 Jagdbergtunnel

 Ein Blick hinter die Kulissen / Ausbau Bundesautobahn 4 / BW 192 Jagdbergtunnel
Bilder vom 12.10.2008

Bilder vom 12.10.2008

Vortrieb am Ostportal beginnt

Bilder vom 26.10.2008

Bilder vom 26.10.2008

Anstich beim Westportal

Bilder vom 27.08.2009

Bilder vom 27.08.2009

Durchbruch Nordröhre

Bilder vom 04.06.2010

Bilder vom 04.06.2010

Arbeiten an der Tunnelanbindung Ost und West

12. Oktober 2008
4 Alben
2 Bilder
2206 Besucher

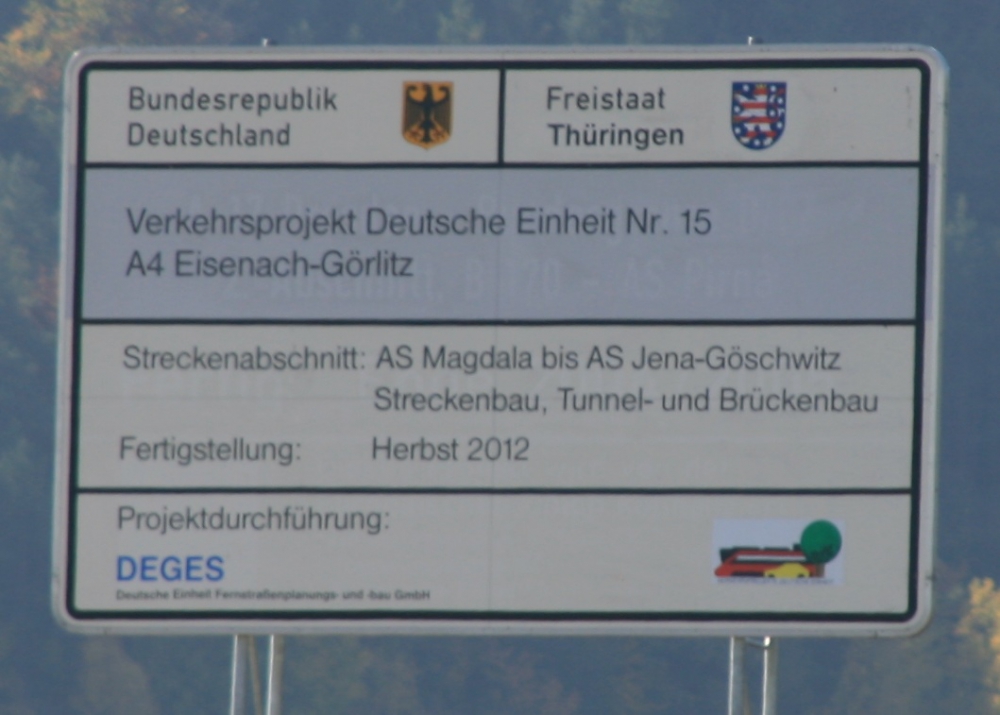

Bauherr: DEGES (Deutsche Einheit Fernstraßenplanungs- und bau GmbH, Berlin)

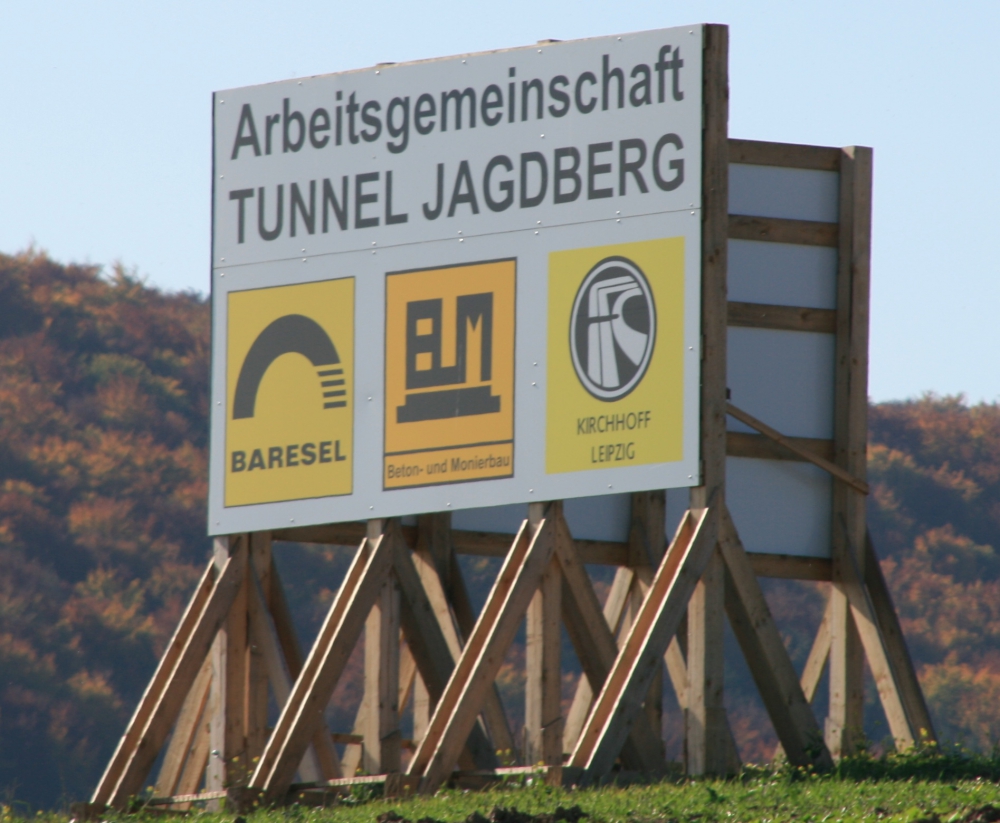

Bauausführung: ARGE: Baresel, ALPINE BeMo Tunnelling , Kirchhoff Leipzig
Ausführungsplanung:
Bauzeit: 2008 - 2012
Baukosten:295 Mio € - Bau und Grunderwerb gesamte Trasse
Bauart:Der Tunnel wird im Bohr- und Sprengverfahren in kurzen Abschlägen aufgefahren und mit Spritzbeton gesichert und die Innenschale mit einer 40-50cm dicken Ortbetonschicht ausbetoniert. Als Bauweise kommt ein drainierter Tunnel mit so genannter „Regenschirmabdichtung“ zur Ausführung, Baulänge: 3.070 m, 3.074 m, Innendurchmesser: ca. 15,70 m breit, ca. 11,70 m hoch
Bauwerksdaten: Ausbruchmaterial: 798.000m³, Überdeckung:max. 140m, Straßenachsabstand: 21m
Besonderheiten: durch 10 Querstollen im Abstand von 280m miteinander verbunden Nothaltebuchten im Abstand von 560 m 130m hoher Abluftschacht in Tunnelmitte
Links: jagdberg-tunnel.de, wikipedia.org, autobahngeschichte.de, baumaschinenbilder.de, thüringen.de, austen-spanka.de
Bauwerkslage: westlich von Jena (Ostportal), unterhalb der Ortschaft Oßmaritz (Westportal) (google Maps)
Videos: Arbeiten am Jagdbergtunnel beginnen im Oktober, Im Leutratal wächst der Jagdbergtunnel
