Truckenthalbrücke (425 m)

 Ein Blick hinter die Kulissen / ICE-Neubaustrecke Ebensfeld–Erfurt / Talbrücken / Truckenthalbrücke (425 m)
Bilder vom 30.05.2014

Bilder vom 30.05.2014

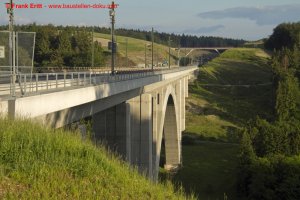

Brücke fertig gestellt

Bilder vom 25.06.2011

Bilder vom 25.06.2011

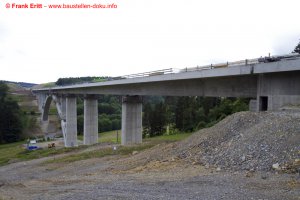

Bauwerk fertig gestellt, Arbeiten an den Kappen und der Betontragplatte Feste Fahrbahn

Bilder vom 31.10.2010

Bilder vom 31.10.2010

Überbau fertig gestellt - Abbau Verschubschalung

Bilder vom 19.09.2010

Bilder vom 19.09.2010

Überbau fast am Widerlager Nord angelangt

Bilder vom 06.06.2010

Bilder vom 06.06.2010

Taktschieben Überbau über dem Brückenbogen

Bilder vom 04.05.2010

Bilder vom 04.05.2010

Luftbilder

Bilder vom 22.11.2009

Bilder vom 22.11.2009

Bogen Nord wächst, erster Takt des Überbaus herausgeschoben

Bilder vom 07.11.2009

Bilder vom 07.11.2009

Bogen Nord wächst

Bilder vom 09.09.2009

Bilder vom 09.09.2009

Bogen Nord wächst

Bilder vom 23.07.2009

Bilder vom 23.07.2009

Bogen Nord wächst

Bilder vom 05.07.2009

Bilder vom 05.07.2009

Bogen Nord erster Schuss - Vorbereitung Taktschieben Überbau

Bilder vom 01.07.2009

Bilder vom 01.07.2009

Pfeiler Achse 10 entsteht

Bilder vom 10.04.2009

Bilder vom 10.04.2009

Neues Kämpferfundament Nordbogen

Bilder vom 29.03.2009

Bilder vom 29.03.2009

Kämpfer Bogen Nord neu errichtet, Kappen Brücke über den Überholbahnhof Theuern

Bilder vom 01.02.2009

Bilder vom 01.02.2009

Rückbau Bogen Nord

Bilder vom 06.01.2009

Bilder vom 06.01.2009

Winterschlaf - Bogen Nord vor Sprengung

Bilder vom 26.10.2008

Bilder vom 26.10.2008

Vorbauschnabel und Schalung für Taktschieben montiert.

Bilder vom 12.09.2008

Bilder vom 12.09.2008

Bauschaden am Bogen Nord

Bilder vom 03.07.2008

Bilder vom 03.07.2008

Errichtung Brückenbogen im Freivorbau

Bilder vom 25.05.2008

Bilder vom 25.05.2008

Errichtung Brückenbogen im Freivorbau

Bilder vom 13.05.2008

Bilder vom 13.05.2008

Errichtung Brückenbogen im Freivorbau

Bilder vom 13.04.2008

Bilder vom 13.04.2008

Beginn Errichtung Brückenbogen im Freivorbau

Bilder vom 18.03.2008

Bilder vom 18.03.2008

Winterbaustelle

Bilder vom 09.03.2008

Bilder vom 09.03.2008

Errichtung Brückenbogen im Freivorbau

Bilder vom 10.02.2008

Bilder vom 10.02.2008

Beginn Bogenerstellung

Bilder vom 16.11.2007

Bilder vom 16.11.2007

Winterbaustelle

16. November 2007
26 Alben
2 Bilder
2194 Besucher

Bauherr: DB Netz AG
Bauausführung: ARGE:
Hochtief, Hermann Kirchner
Ausführungsplanung:
Bauzeit: 2007-2009
Links: Structurae.de, wikipedia.org
Bauwerkslage: in der nähe der Ortschaft Truckenthal Google Maps


Diaschau ansehen

Die Betreuung der Webseite, Fototouren und der Webspeicher kosten Geld. Wenn Sie uns unterstützen möchten, können Sie hier spenden.

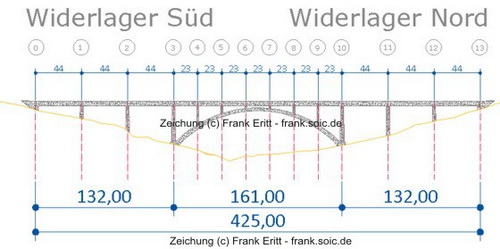

Bauwerksdaten

Bauart: Spannbeton-Hohlkasten, Bogenbrücke mit aufgeständerter Fahrbahn
Bauwerkslänge: 425 m
Stützweiten: 3 x 44,0 m - 6 x 23,0m - 3 x 44,0m / Bogenstützweite: 161m
Breite: 14,10m
Konstruktionshöhe: 3,60m
Bauhöhe: 4,425m
Max. Höhe: 55 m
Erdaushub:
Beton- und Spannstahl: 1.200t; 255t
Beton für Überbau, einschließlich Randkappen: 5.500m³
Beton für Gründungen, Bögen, Pfeiler, Widerlager: 8.500m³
Besonderheiten: Durchlaufträger mit 13 Feldern, in Längs- und Querrichtung vorgespannt
Investitionsvolumen:
