Elbebrücke Niederwartha (Neubau S84)

Bauherr: Straßenbauamt Meißen

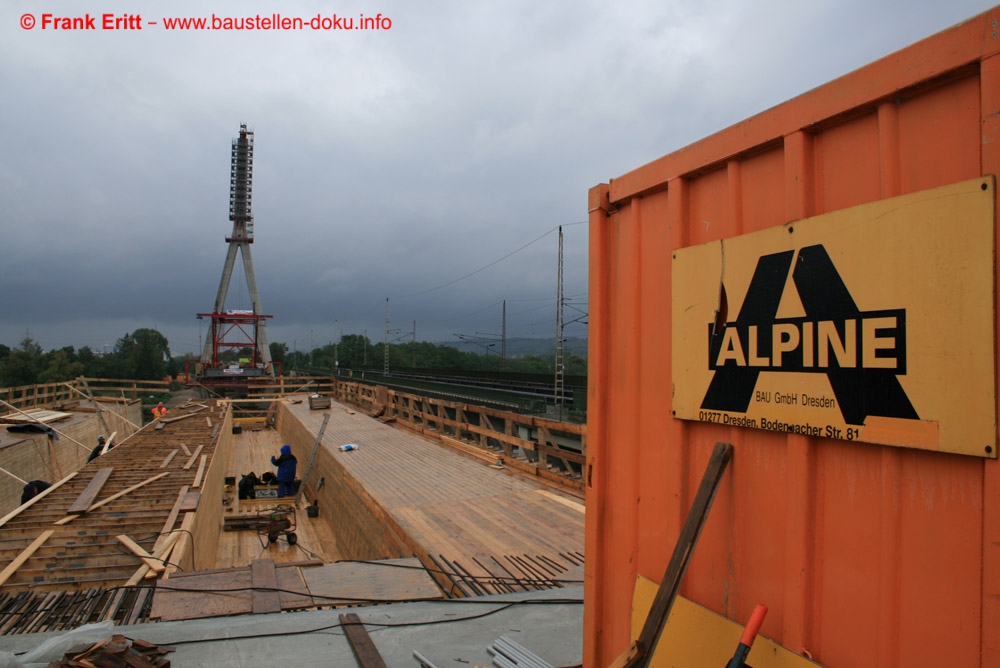

Bauausführung: Alpine Bau Deutschland GmbH, Plauen Stahl Technologie GmbH

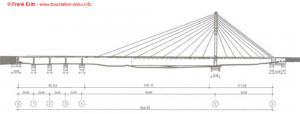

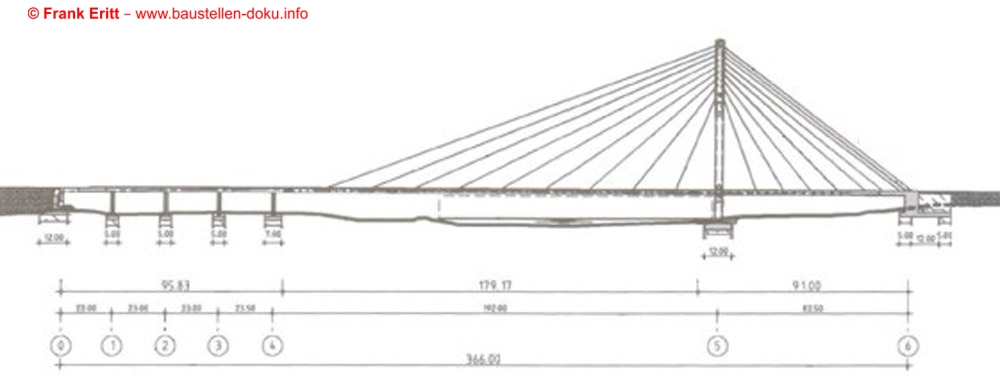

Bauwerksdaten: Einhüftige Schrägseilbrücke, Bauwerkslänge: 366 m (22 – 23 – 23 – 23,5 – 192 – 82,5 m), Bauhöhe: 2,00 m, Beton- und Spannstahl: 1232 t
Weitere Informationen: BSI Consult, wikipedia.de,

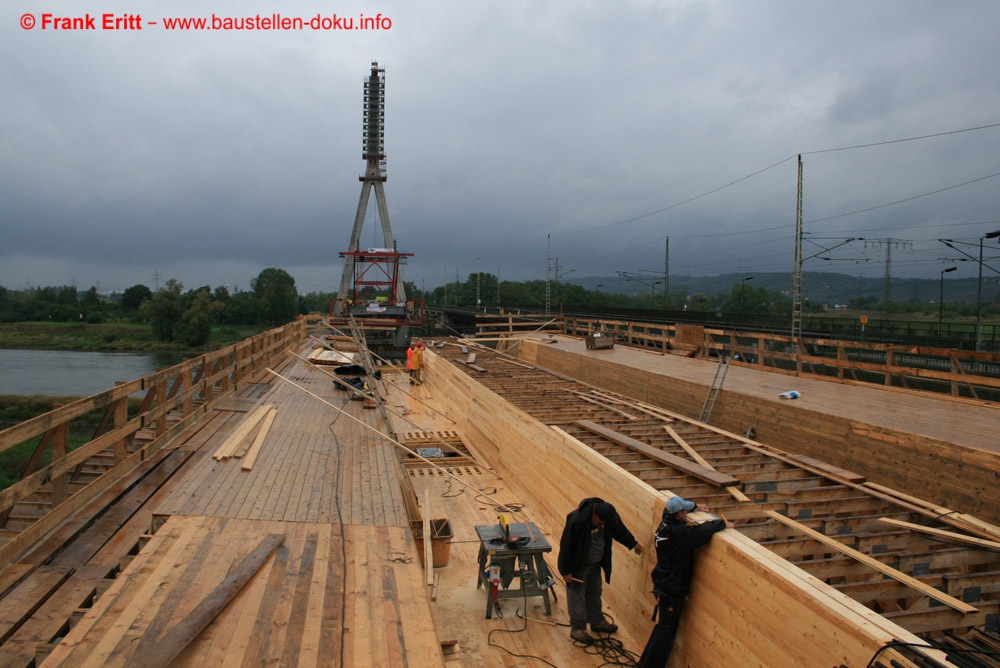

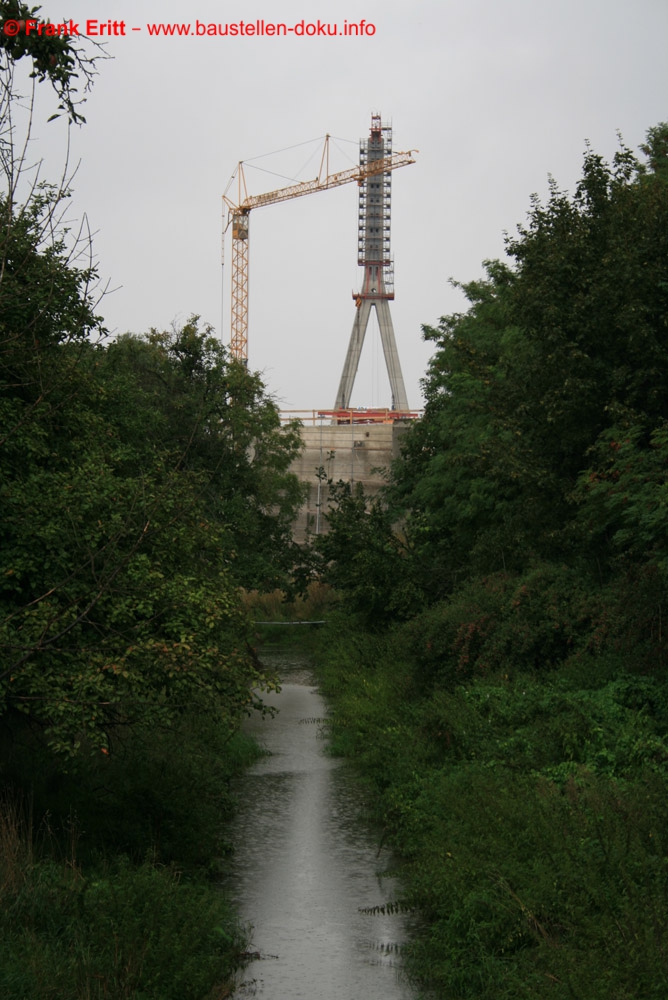

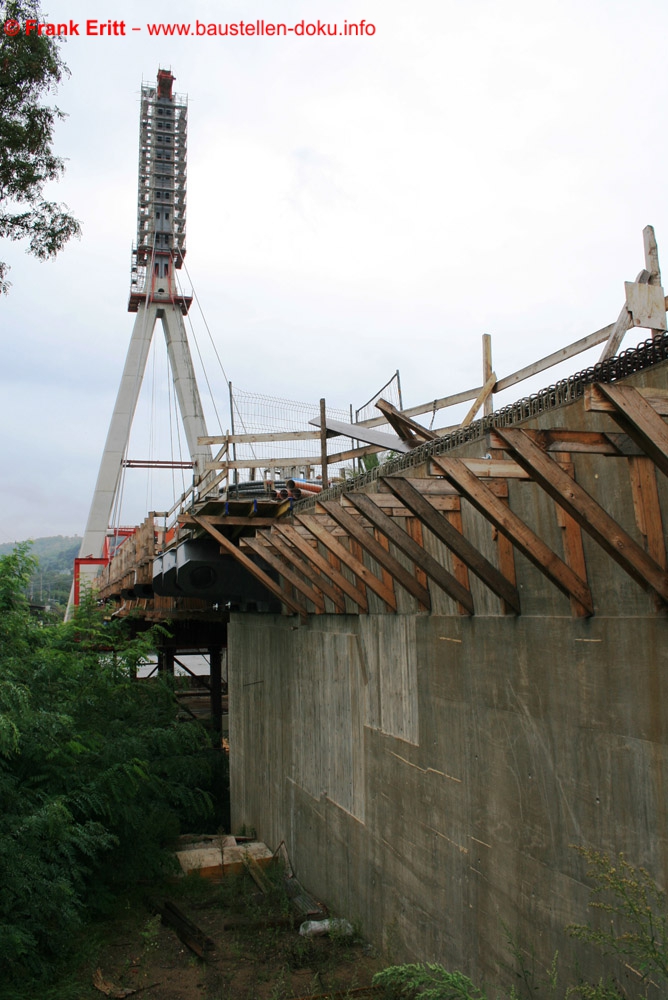

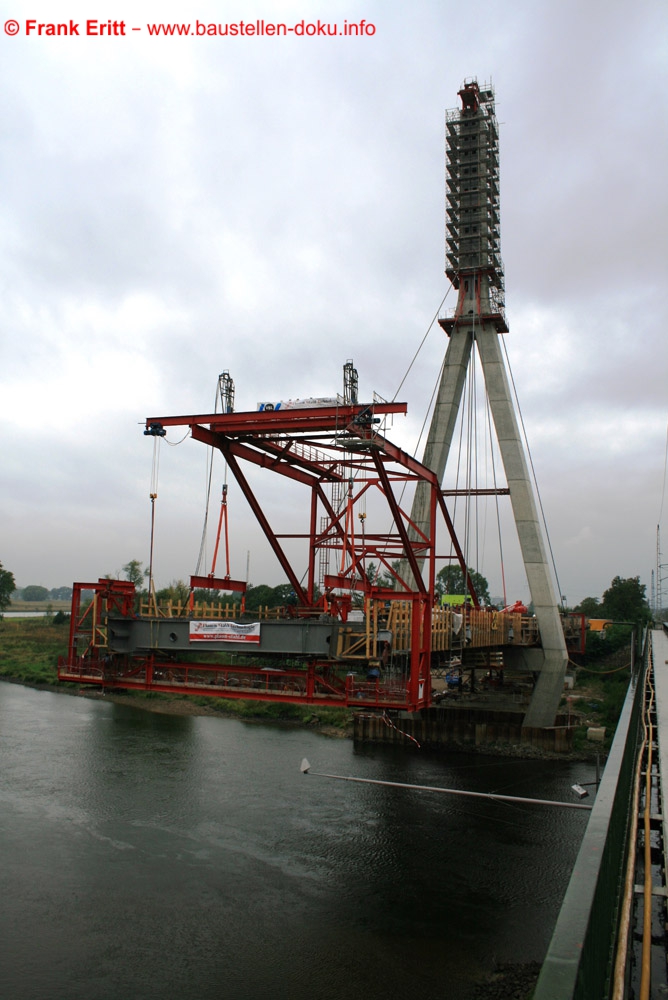

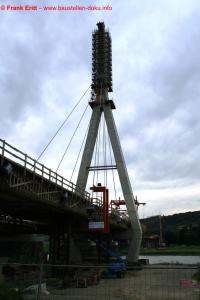

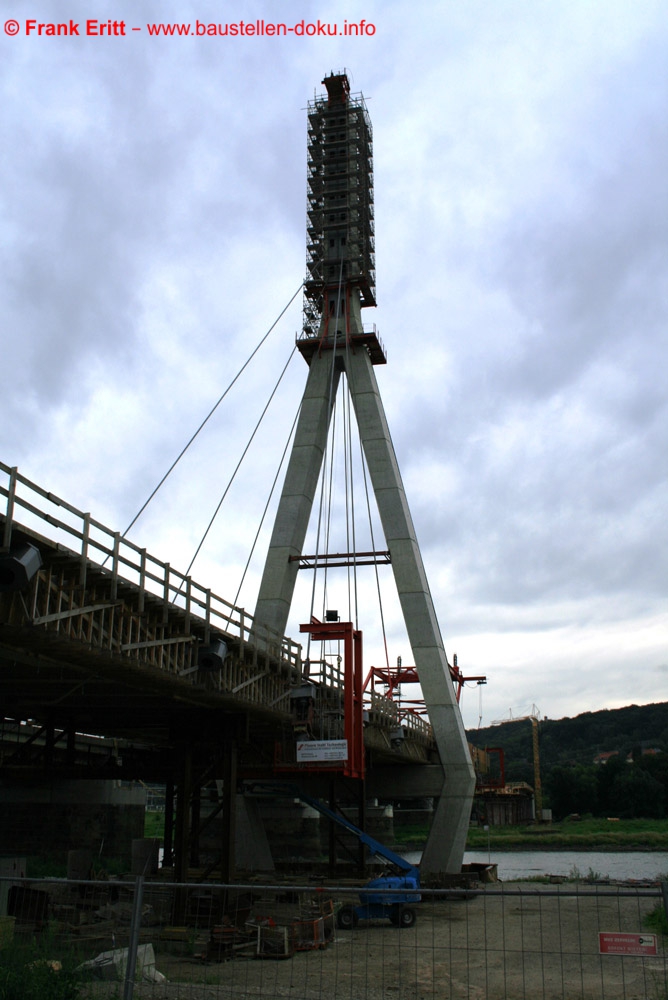

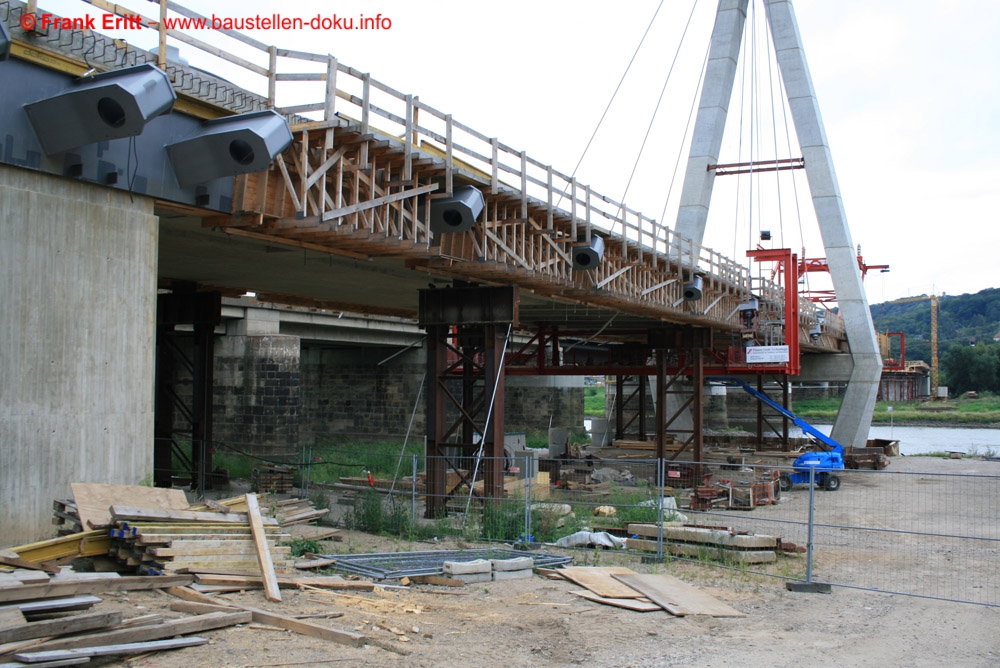

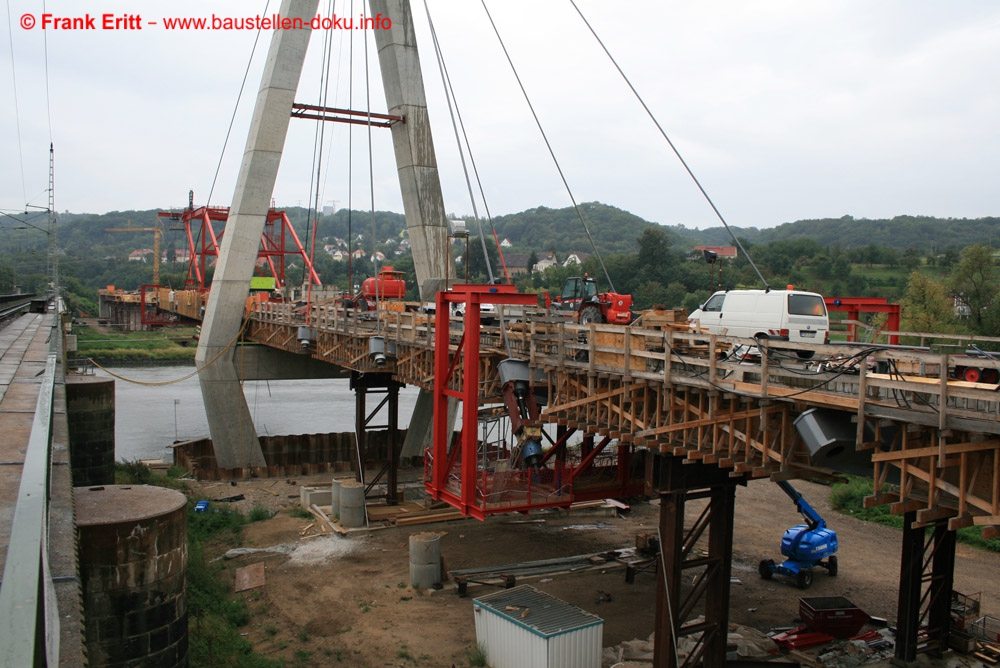

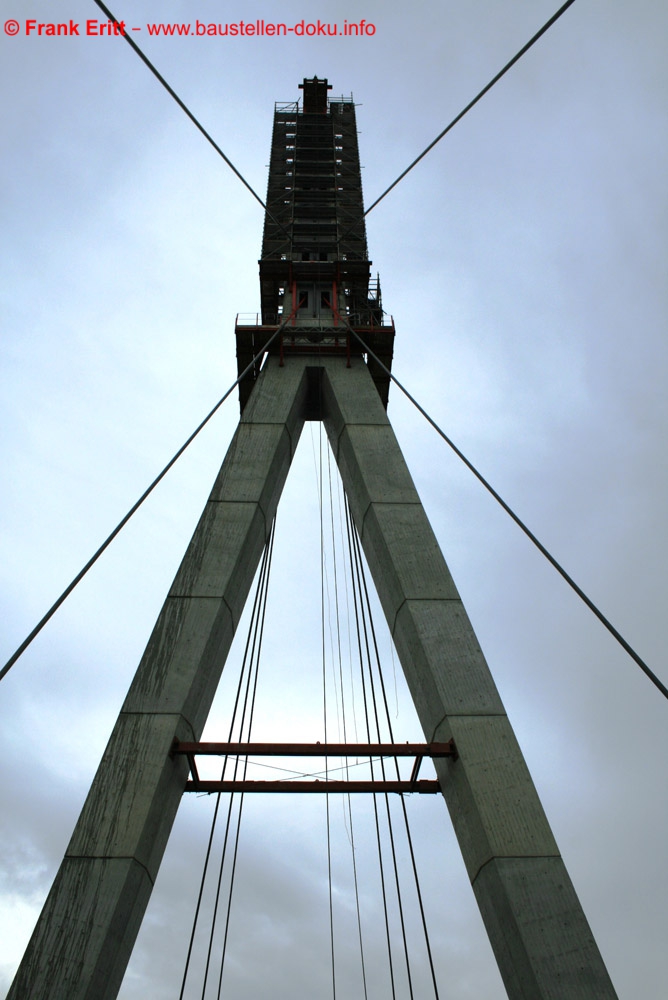

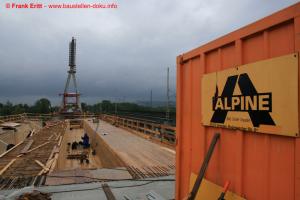

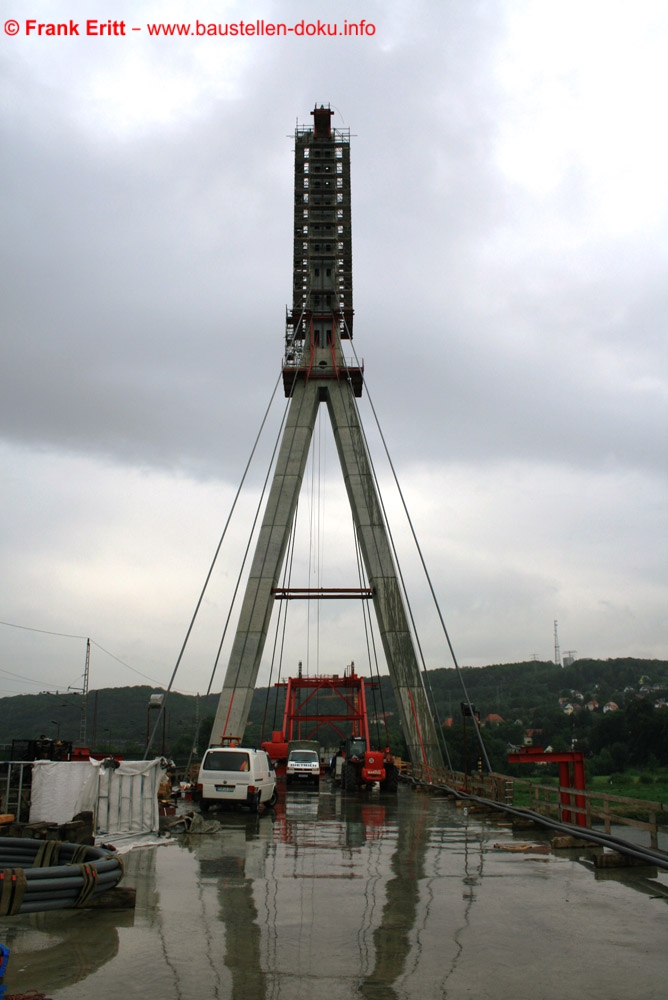

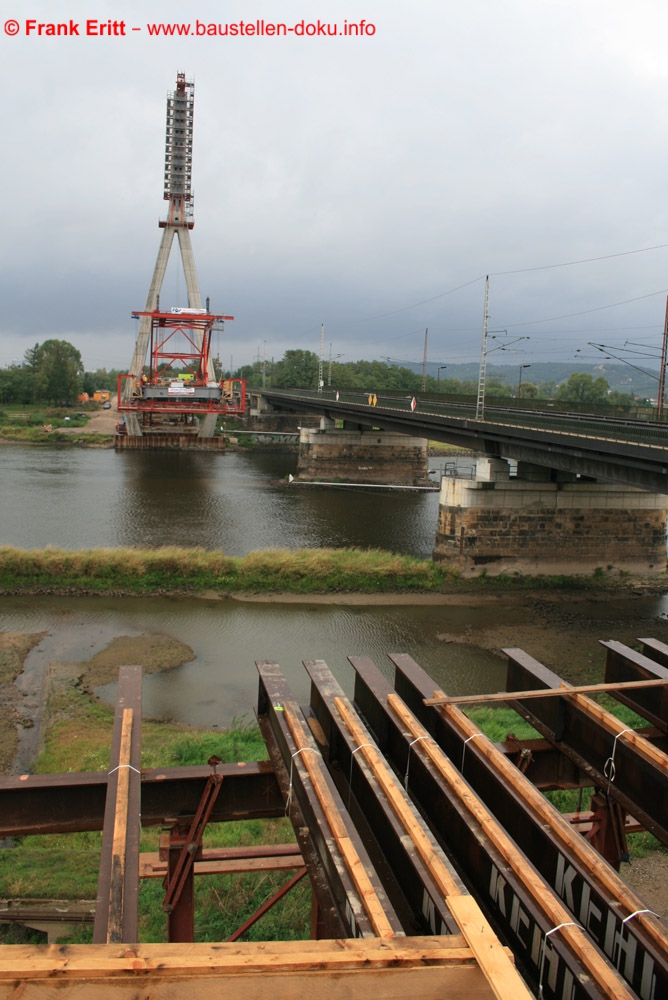

Besonderheiten: Einhüftige Schrägseilbrücke mit einem 77 m hohen A–Pylon.

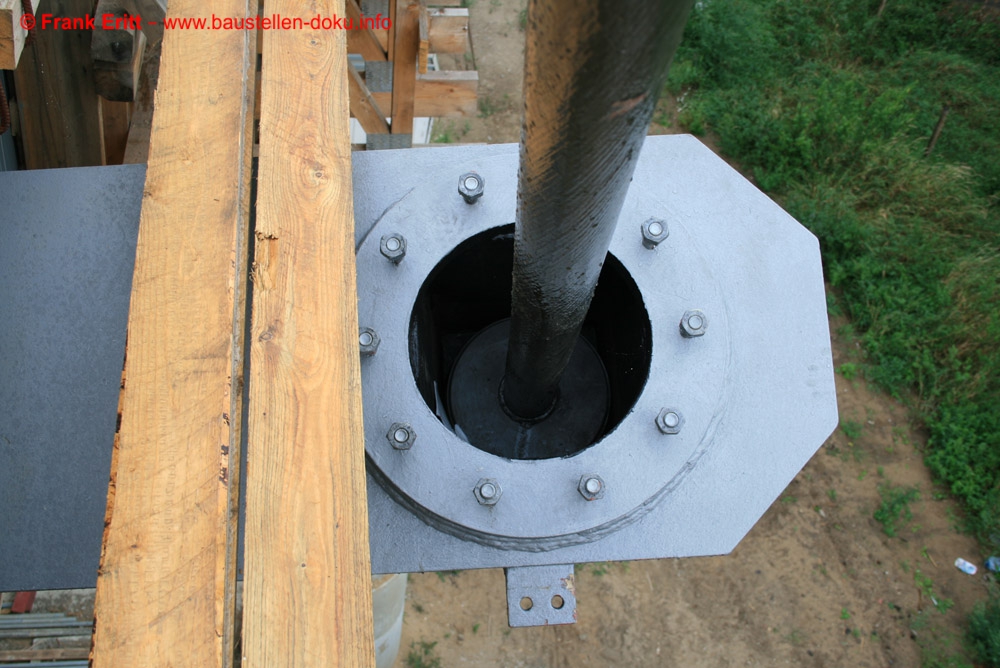

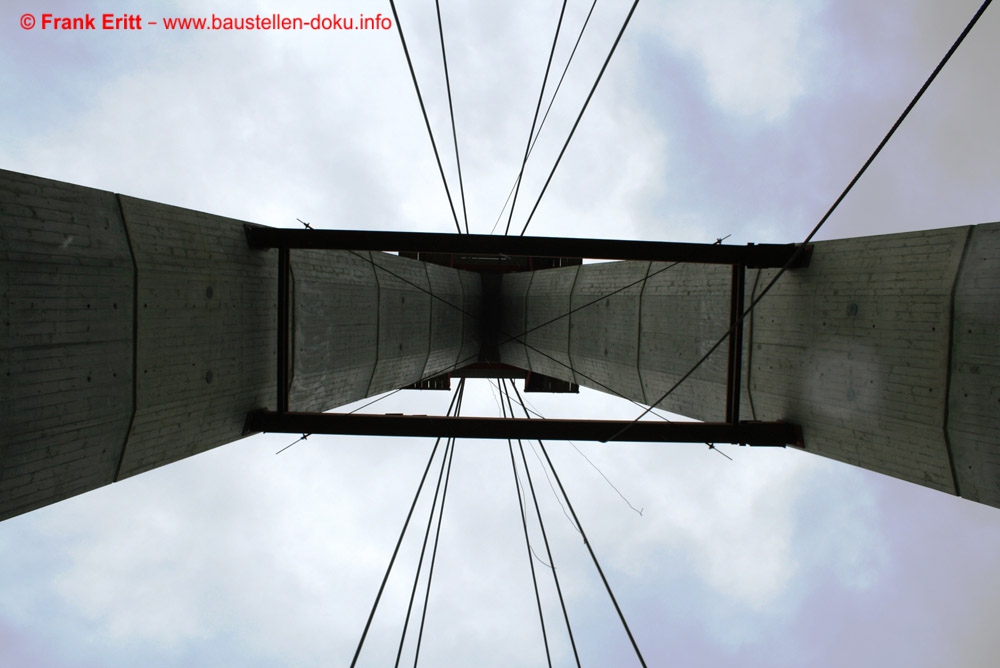

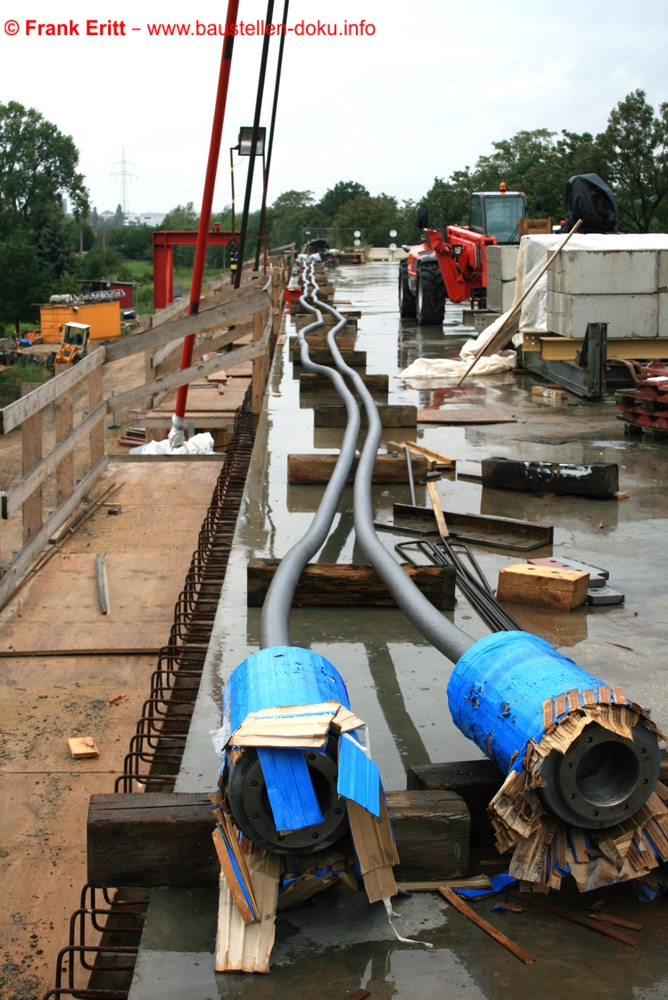

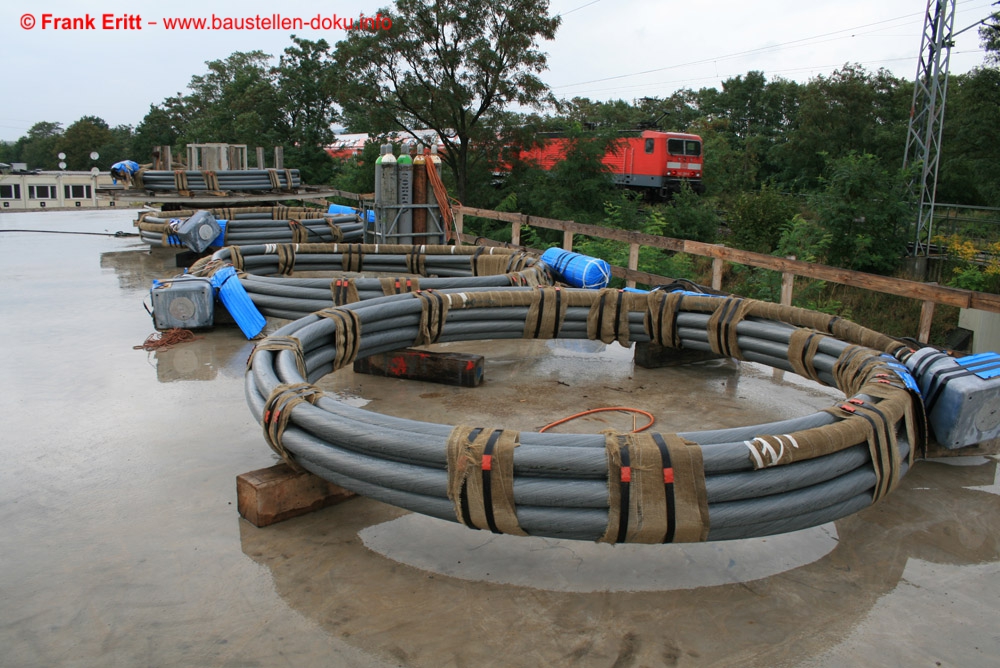

Eingebaut und gespannt wurden 36 Einzelseile, die in Längs- und Querrichtung paarig angeordnet sind. Oben enden die Seile in quaderförmigen Endstücken (etwa Koffergröße), unten in Zylindern mit Innen- (für den Zugbolzen der temporären hydraulischen Spanneinrichtung) und Außengewinde (für endgültige Haltemutter). es exsistieren 2 x 2 x 9 = 36 Seile
Investitionsvolumen: ca. 15 Mio Euro

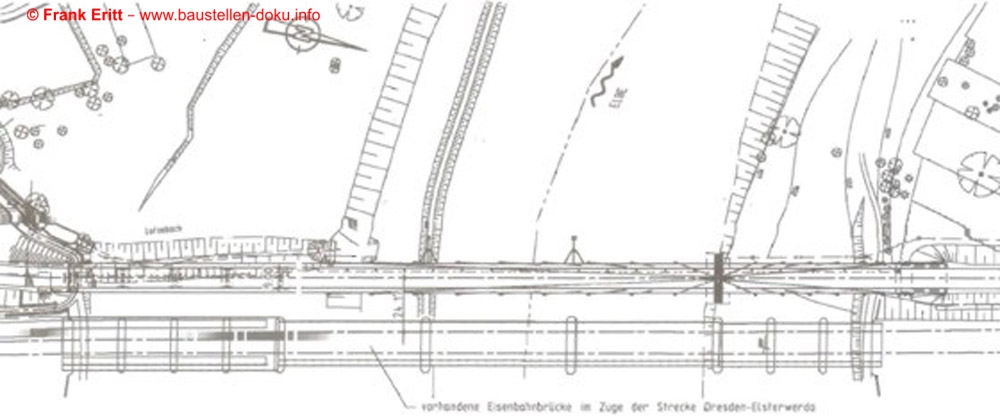

Bauwerkslage: Dresden Cossebaude/Radebeul, Elbabwärts von Dresden, Stadtgrenze zum Kreis Meißen (Google Maps)
