Talbrücke Brahmetal (345m)

Bilder vom 05.05.2005

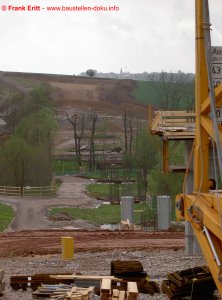

Errichtung Widerlager und Stützpfeiler im Tal

Bilder vom 10.07.2005

Herstellung erster Überbauabschnitt mit Vorschubrüstung

Bilder vom 04.12.2005

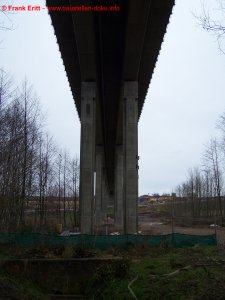

Überbauerstellung fertig gestellt, Herstellung der Kappen

Bilder vom 17.11.2006

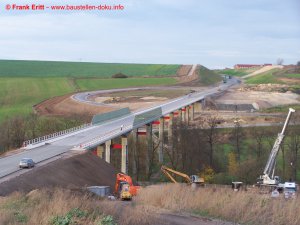

Brücke kurz vor der Fertigstellung

19. November 2008

6 Alben

1 Bilder

3731 Besucher

Bauherr: DEGES
Bauausführung: KIRCHNER Holding GmbH
Ausführungsplanung:
Bauzeit: 2005

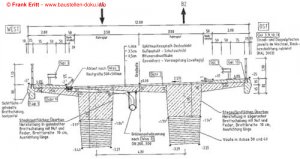

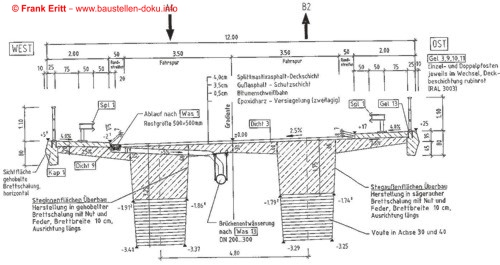

Bauart: Durchlaufendes Spannbetontragwerk mit 345m (35m+ 42m+ 58m+ 42m+ 3 x 38m + 2 x 27m)
Konstruktionshöhe:1,75 m, Max. Höhe:22m, Breite:11,50 m
Beton- und Spannstahl: 820 t / 102 t, Beton:8.500 m³, Dichtung und Belag: 4.000 m²
Besonderheiten:Rechtskrümme mit R = 8.000m ; konstante Längsneigung von 3,15% in Richtung Süden; In dem Hauptfeld mit einer Stützweite von 58m ist der Überbau beidseitig zu den Stützen hin auf eine Höhe von 3,25m angevoutet.
Links:
Bauwerkslage: Zwischen den Ortschaften Brahmenau und Dorna (Google Maps)
