Grümpentalbrücke (1.104m)

Betonage Brückenkämpfer

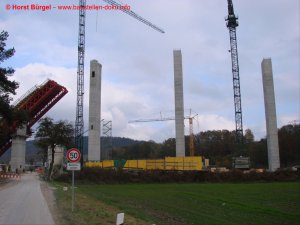

Betonbau Bogen erster Abschnitt beginnt

Montage Leergerüst Überbau

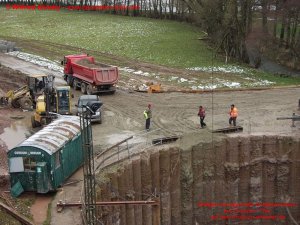

Bogen erster Abschnitt, Aushub Kämpfer Süd

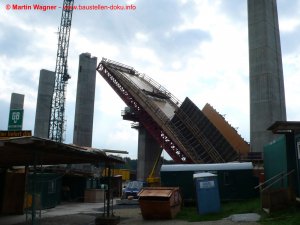

Schalung Bogen erster Abschnitt, Aushub Kämpfer Süd

Montage Leergerüst Brückenbogen

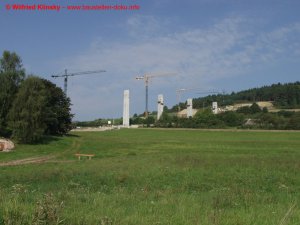

Errichtung Stützpfeiler, Montage Leergerüst Brückenbogen

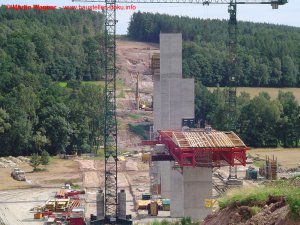

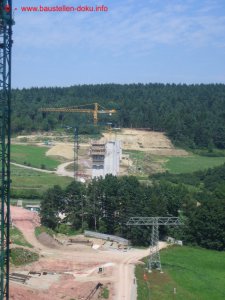

Errichtung Stützpfeiler

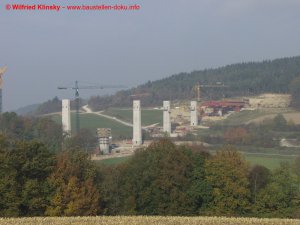

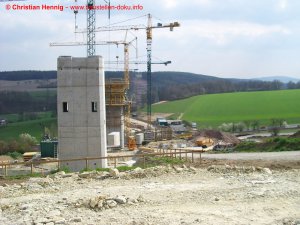

Errichtung erste Stützpfeiler

25. März 2007

45 Alben

2 Bilder

4519 Besucher

Die Betreuung der Webseite, Fototouren und der Webspeicher kosten Geld. Wenn Sie uns unterstützen möchten, können Sie hier spenden.

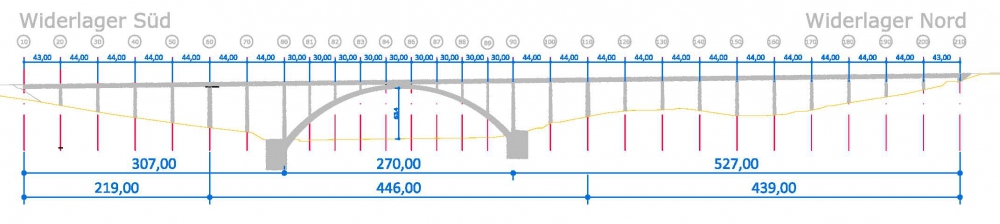

Bauart:	Spannbetonhohlkasten als Durchlaufträgerkette mit drei Durchlaufträger a 219,00m - 446,00m - 439,00m Länge; Bogenbrücke mit aufgeständerter Fahrbahn
Bauwerkslänge:	1.104m
Stützweiten:	43,0 m - 6 x 44,0 m 9 x 30,0m - 11 x 44,0m - 43,0m
Breite:	14,10m
Konstruktionshöhe:	3,60 m
Bauhöhe:	4,525 m
Max. Höhe:	70 m
Erdaushub:	65.000 m³
Beton- und Spannstahl:	6.000t
Beton für Überbau, einschließlich Randkappen:	14.700 m³
Beton für Gründungen, Bögen, Pfeiler, Widerlager:	34.000m³
Besonderheiten:	eine der größten Betonbogenbrücken Deutschlands mit einer Stützweite von 270m
Investitionsvolumen:
